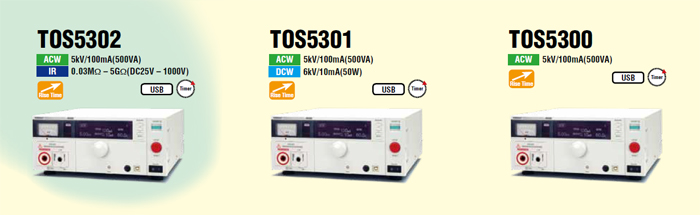

사양

절연 저항 시험기 부

			TOS5302
출력 부	출력 전압	설정	25 V, 50 V, 100 V, 125 V, 250 V, 500 V, 1000 V DC · 부 극성
		설정 정확도	-0 % +5 %
	최대 정격 부하		1 W (-1000 V DC / 1 mA)
	최대 정격 전류		1 mA
	리플	1000 V 무부하	2 Vp-p 이하
		최대 정격 부하	10 Vp-p 이하
	전압 변동률		1 % 이하 (최대 정격 부하 → 무부하)
	단락 전류		12 mA 이하
	방전 기능		시험 종료시에 강제 방전 (방전 저항 약 25 kΩ)
	제한 전압 값 (Limit Voltage)		시험 전압 설정의 상한 기준치를 설정 가능 25 V, 50 V, 100 V, 125 V, 250 V, 500 V, 1000 V
	출력 전압 모니터링 기능		출력 전압이 ± (10 % of set + 10 V)을 초과하면 출력을 차단하고 보호 동작
전압계	아날로그	스케일	6 kV AC / DC fs
		정확도	± 5 % fs
		지시	평균치 응답 / 실효가 눈금
	디지털	측정 범위	0 V ~ -1200 V
		표시	측정 전압 V <100 V 100 V ≦ V <1000 V 1000 V ≦ V 표시 □ □ V □ □ □ V □ □ □ □ V
		정확도	± (1 % of rdng + 1 V)
저항계	측정 범위 / 측정 정확도 * 1 * 2	25 V	30kΩ≦ R ≦ 25 MΩ / ± (2 % of rdng + 2 digit)  25 MΩ 125 MΩ
		50 V	50kΩ ≦ R ≦ 50 MΩ / ± (2 % of rdng + 2 digit)  50 MΩ 250 MΩ
		100 V	100kΩ ≦ R ≦ 100 MΩ / ± 2 % of rdng  100 MΩ 500 MΩ
		125 V	125kΩ ≦ R ≦ 125 MΩ / ± 2 % of rdng  125 MΩ 625 MΩ
		250 V	250kΩ ≦ R ≦ 250 MΩ / ± 2 % of rdng  250 MΩ 1.25 GΩ
		500 V	500kΩ ≦ R ≦ 500 MΩ / ± 2 % of rdng  500 MΩ 2.5 GΩ
		1000 V	1 MΩ ≦ R <1 GΩ / ± 2 % of rdng  1 GΩ ≦ R ≦ 5 GΩ / ± 5 % of rdng
	표시 * 1		25 kΩ ≦ R <1.00 MΩ 1.00 MΩ ≦ R <10.0 MΩ 10.0 MΩ ≦ R <100 MΩ 100.0 MΩ ≦ R <1.00 GΩ 1.00 GΩ ≦ R ≦ 9.99 GΩ □ □ □ kΩ □. □ □ MΩ □ □. □ MΩ □ □ □ MΩ □. □ □ GΩ
홀드 기능			시험 종료시의 측정 저항 값을 PASS 기간 중 홀드
전류 감지 응답 속도 (Response)			FAST / MID / SLOW의 3 단계로 전환
판정 기능	판정 방식 / 판정 동작		판정 판정 방법 표시 부저 - SIGNAL I / O UPPER FAIL 상한 기준치 이상의 저항 값을 검출 한 경우 출력을 차단 UPPER FAIL와 판정.  그러나 전압 상승 중 (Rise Time)은 판정하지 않는다. FAIL가 점등 화면에 OVER 표시 ON U-FAIL 신호를 출력 LOWER FAIL 하한 기준치 이하의 저항 값을 검출했을 경우, 또는 전압 상승 중 (Rise Time)에 이상이있을 경우 출력을 차단 해 LOWER FAIL와 판정. FAIL가 점등 화면에 UNDER 표시 ON L-FAIL 신호를 출력 PASS 설정 시간이 지난 후 이상이 없으면 출력을 차단하고 PASS 판정. PASS가 점등 ON PASS 신호를 출력 • PASS 신호는 PASS HOLD 설정이되어있는 경우 STOP가 입력 될 때까지 연속 출력  • UPPER FAIL, LOWER FAIL 신호는 STOP이 입력 될 때까지 연속 출력  • FAIL 또는 PASS의 버저 음량은 조절 가능  • PASS 판정 때 부저음은 0.2 s 고정 PASS HOLD 동안 0.2 s에서 부저 OFF
	상한 기준치 설정 범위		30kΩ ~ 5.00 GΩ
	하한 기준치 설정 범위		30kΩ ~ 5.00 GΩ
	판정 정확도 UPPER / LOWER 공통		측정 정확도에 +2 digit  습도 20 % rh ~ 70 % rh (결로 없음), 테스트 리드의 흔들림 등의 외란이없는 것.  200 nA 이하의 판정은 1.0 s 이상의 시험 시간이 필요합니다.  전류 감지 응답 속도를 Mid로 설정하는 경우는 0.3 s 이상  Slow로 설정하는 경우는 0.5 s 이상의 시험 시간이 필요합니다.
시간	전압 상승 시간 (Rise Time)		10 ms (TYP 값)
	시험 시간 (Test Time)	범위	0.1 s ~ 999 s 시험 시간 오프 (TIMER OFF) 기능 제공
		설정 분해능	0.1 s ~ 99.9 s : 0.1 s / 100 s ~ 999 s : 1 s
	정확도		± (100 ppm + 20 ms)

* 1. 습도 20 % rh ~ 70 % rh (결로 없음), 테스트 리드의 흔들림이 없을 것. * 2. R = 측정 절연 저항 값



사양

기타 기능 / 인터페이스

		TOS5300	TOS5301	TOS5302
더블 액션 기능 (Double Action)		STOP 스위치를 눌러 빼어에서 0.5 초 이내에 START 스위치를 누를 때만 시험을 시작
PASS 판정 유지 시간 (Pass Hold)		PASS 판정을 유지하는 시간을 설정 : 50 ms / 100 ms / 200 ms / 1 s / 2 s / 5 s / HOLD
순간 기능 (Momentary)		START 스위치를 누르고있는 동안 만 시험을 수행
페일 모드 기능 (Fail Mode)		원격 제어 단기 신호에 의한 FAIL 또는 PROTECTION 해제 해제
타이머 기능 (TIMER)		설정된 시간이 지나면 시험을 종료
출력 전압 모니터링 기능 (Volt Error)		출력 전압이 설정 값의 ± 350 V를 초과하는 경우 PROTECTION 상태로 전환하여 출력을 차단하여 시험을 정지
메모리 (Memory)		최대 3 가지 시험 조건을 기억
키 잠금 (Key lock)		패널에서의 설정 / 변경 작업 만 해제
보호 기능		다음 조건의 경우에 PROTECTION 상태가 즉시 출력을 차단하여 시험을 정지. 화면에 메시지 표시
	Interlock Protection	인터록 신호 입력을 감지하는 경우
	Power Supply Protection	전원부의 이상을 검출 한 경우
	Volt Error Protection	출력 전압을 모니터링하여 규정의 범위를 넘는 전압을 감지하면, AC / DC 내전압 시험 : ± 350 V 절연 저항 시험 : ± (10 % of set + 10 V)
	Over Load Protection	내전압 시험시 출력 제한 전력 이상의 설정을했을 경우, AC 내전압 시험 : 550 VA, DC 내전압 시험 : 55 VA
	Over Heat Protection	본 제품 내부의 온도가 비정상적으로 상승한 경우
	Over Rating Protection	내전압 시험시 출력 전류가 규정 시간을 초과하여 출력 된 경우
	Calibration Protection	설정된 교정 기간이 지난 경우
	Remote Protection	전면 패널의 REMOTE 커넥터의 탈착을 감지하면
	SIGNAL I / O Protection	후면 패널의 SIGNAL I / O 커넥터 ENABLE 신호가 변경된 경우
	USB Protection	USB 인터페이스 제어 중에 USB 커넥터가 빠진 경우
시스템 클럭	표시	년 / 월 / 일시 : 분 : 초 단위로 설정
	교정 일	교정 서비스시 설정
	교정 기간 설정 (Calibration Due Control)	다음 교정 기간을 설정
	교정 만료 경고 (Calibration Protection)	설정 한 교정 기간이 지난 때의 동작을 설정합니다. 전원을 켤 때 경고 표시 또는 보호 상태로 전환하여 시험을 불가능하게하는
인터페이스	USB	USB Specification 2.0
	REMOTE	전면 패널 9 핀 MINI DIN 커넥터 옵션을 연결하여 스타트 / 스톱의 원격 제어 가능
	SIGNAL I / O	후면 패널 D-sub 25 핀 커넥터

사양

일반 사양

			TOS5300	TOS5301	TOS5302
표시			VFD : 256 x 64 dots + 4 STATUS 표시
백업 배터리 수명			3 년 (25 ℃에서)
환경	설치 장소		실내, 고도 2000 m까지
	사양 보증 범위 온도 / 습도		5 ℃ ~ 35 ℃ / 20 % rh ~ 80 % rh (결로 없음)
	동작 범위 온도 / 습도		0 ℃ ~ 40 ℃ / 20 % rh ~ 80 % rh (결로 없음)
	저장 범위 온도 / 습도		-20 ℃ ~ 70 ℃ / 90 % rh 이하 (결로 없음)
전원	공칭 전압 범위 (허용 전압 범위)		100 Vac ~ 240 Vac (90 Vac ~ 250 Vac)
	소비 전력	무부하 (READY)	100 VA 이하
		정격 부하시	최대 800 VA
	허용 주파수 범위		47 Hz ~ 63 Hz
절연 저항 (AC LINE 결과물 동안)			30 MΩ 이상 (500 Vdc)
내전압 (AC LINE 결과물 동안)			1390 Vac, 2 초 동안 20 mA 이하
접지 연속성			25 Aac / 0.1 Ω 이하
안전 * 1			다음의 지침 및 표준의 요구 사항에 적합  저전압 지침 2006/95/EC, EN 61010-1 Class I Pollution degree 2
전자기 적합성 (EMC) * 1, * 2			다음의 지침 및 표준의 요구 사항에 적합  EMC 지침 2004/108/EC, EN 61326-1, EN 61000-3-2, EN 61000-3-3  적용 조건] 본 제품에 연결하는 케이블 및 전선은 모든 3 m 미만을 사용 고전압 테스트 리드 TL31-TOS를 사용  시험기 이외의 곳에서 방전되지 않은 상태
외형 치수 (최대 치수)			320 (330) W × 132 (150) H × 350 (420) D mm
질량			약 14 kg	약 15 kg	약 14 kg
부속품			전원 코드 1 개  고전압 테스트 리드 (TL31-TOS) 1 박 (적흑 각 1 개, 악어 입 클립, 1.5 m)  D-SUB25P 플러그 1 개 조립식  고전압 위험 씰 1 매  취급 설명서 1 권

* 1. 특주품, 개조 품에는 적용되지 않습니다. * 2. 패널에 CE 마킹 표시가있는 제품에 한합니다.





안전

안전성과 기능성을 높인 출력 단자

돌출부를 없애고 평평. 신기구의 LOW 단자

실제로 사용되는 현장의 환경 및 작업자의 안전을 고려하여 HIGH 측 출력 단자를 조작부에서 가장 먼 곳에 배치했습니다. 회전기구에 의해 케이블의 트위스트 (단선)을 방지합니다. 한 LOW 단자도 잠금 장치를 본체 측에 갖게하는 것으로 LOW 측 테스트 리드의 쇠장식을 폐지 테스트 리드가 손상 어려워졌습니다. 이러한 출력 단자의 돌출부를 제거함으로써 이동시 등에 의한 불의의 손상을 방지 할 수 있습니다. 또한 만일 피 시험체와 연결 케이블이 무언가 끼이거나 부주의 한 외력이 가해진 경우는 HIGH (고압) 측은 빗나 가기 쉬워, LOW (접지) 측은 빗나 가기 어려운 구조로되어 있습니다.

오 삽입 방지 대책도 만전.

오 삽입을 방지하기 HIGH (빨강), LOW (검정) 색상은 물론, 단자 형상도 다른 것에했습니다.

생산 현장에서의 오 조작을 방지하는 패널 커버

스위치 류의 저장을하면 육체적 인 오 조작을 방지합니다.

전자 제품 생산 라인 및 검사 라인의 작업자는 전문 기술자가 아닌 경우가 많아 모르고 설정을 변경 버리거나 실수를 할 가능성이 높습니다. 이를 방지하기위한 키 잠금 기능을 장비하고, 패널을 물리적으로 조작 할 수 없도록 커버를 마련했습니다.

● 전면 패널 조작부 커버를 바닥에 수용
수시로 시험 조건을 변경하여 시험을 반복하는 경우 패널 덮개를 제거한 채로 사용을 계속 때에는 바닥에 패널 커버를 수납 할 수 있습니다.

실수로 과전압인가 방지 및 출력 전압을 모니터링

LIMIT VOLTAGE 기능

미리 설정 한 전압 이상으로 시험 전압을 설정할 수 없도록합니다.

출력 전압 모니터링 기능

출력 전압이 설정 값 (± 350V)을 초과하는 경우 출력을 차단하고 보호 상태로 전환합니다.

내전압 및 절연 시험에서 몇 kV 주문의 고전압을 취급하므로 다중 안전망이 요구됩니다. 이 기능은 작업자의 조작 상 안전성을 철저 추궁하고, 피 시험 물의에 보호를 높였습니다.







기능

라이즈 타임 / 폴 타임 컨트롤

라이즈 타임 컨트롤 기능

AC 내전압 시험은 설정 전압까지 서서히 전압을 상승시키는 라이즈 타임 컨트롤 기능을 탑재. 전압 상승 시간은 0.1s ~ 10.0s까지 0.1s 분 가능 설정 가능합니다.

폴 타임 컨트롤 기능

AC 내전압 시험 PASS 판정시에는 서서히 시험 전압을 강하시킬 수 있습니다. 전압 강하 시간은 0.1s 고정 (OFF도 가능)입니다.



참고 : 안전 규격의 구체적인 예 (루틴 테스트)

● IEC60950/J60950 (정보 처리 장치)
절연 부에 추가 시험 전압은 0에서 서서히 규정 전압까지 올려서가 규정 값에 60 초간 유지한다. ● IEC60335/J60335 (가전) 먼저 규정의 절반 이하의 전압을 추가하고, 서서히 규정 전압까지 상승시킨다. ● IEC60065/J60065 (오디오 비디오) 처음에는 규정 전압의 절반 이하의 값을인가 한 다음 최종 값까지 빠르게 올려 1 분간 유지한다. ● IEC61010/JIS C 1010 어떤 감지 할 수있는 과도 현상도 일으키지 않도록 전압을 5 초 안에 서서히 규정 값까지 올려 후 5 초간 유지하여 시험을 실시한다.

<라이즈 타임 컨트롤 기능의 필요성>

라이즈 타임 컨트롤 기능은 EUT (피 시험 물의)에 필요 이상의 스트레스를 걸어 버리는 것을 막기위한 기능입니다. EUT의 안전성을 확인하기 위해 내전압 시험을 실시 합니다만, 내전압 시험의 시험 전압은 EUT가 취급하는 전압의 5 배 ~ 10 배라는 매우 높은 전압을인가합니다. 라이즈 타임없이 급격하게 높은 전압을인가하면 과도하게 큰 전압 (전류)가 발생하여 EUT에 손상을 줄 수 있습니다. 시험을 실시한 결과, EUT가 분명히 절연 파괴를 일으키면 쉽게 결함을 인식 할 수 있기 때문에 문제 없습니다 만, 문제는 도중에 고장 났을 때입니다.즉, "보기 사고없이 내전압 시험에 합격 그렇지만 실은 절연 성능이 저하되고있다."묻는 말하는 경우가 있습니다. 이러한 경우 EUT가 제품으로 시장에 발송 된 후에 절연 불량이 될 가능성이있어 위험합니다. 안전성을 확인하는 시험으로 안전성을 해치는 결과가 될 것입니다. 따라서 각 안전 규격에서는 내전압 시험 방법을 규정하고 시험 전압을 서서히 규정 전압까지 올려 시험을 실시하도록 요구하고 있습니다. TOS5300 시리즈의 라이즈 타임 컨트롤 기능은 전압 상승 시간은 0.1s에서 10.0s까지 (0.1s 해상도) 설정 할 수 있으며 먼저인가하는 시작 전압을 시험 전압의 50 % (고정)로 설정 가능합니다. 또한 폴 타임 기능은 PASS 판정 후 서서히 시험 전압을 강하시킬 수 있습니다. 전압 강하 시간은 0.1s 고정 (OFF도 가능)입니다.

인터록 회로

외부 장치와 연동시켜 출력을 차단하는 연동 기능을 탑재하고 있습니다. 작업자의 안전을 확보하기 위해 본체 후면 패널의 SIGNAL I / O 커넥터 1 번 핀 -13 핀을 오픈하면 연동 기능이 작동하여 단락하면 연동 기능이 해제됩니다.

상한 기준치 / 하한 기준치 설정 기능

연결 리드선의 단선되지 않은 연결을 피 시험 물의에 전압을 가했을 때 흐르는 미세한 전류를 측정하여 자동으로 감지합니다.

교정 기간 알림 및 경고 기능

정기적 인 교정에 의한 시험기의 추적을 보장하기 위해 실시간 클록 IC를 내장. 교정 기간을 알립니다. 또한 기한이 지나면 경고 메시지를 발행하여 사용에 제한 할 수 있습니다.

방전 회로 (TOS5301/TOS5302)

DC 내전압 시험, 절연 저항 시험은 시험 종료시 피 시험 물에 충전 된 전하를 강제로 방전 방전 기능을 탑재하고 있습니다.

메모리 기능으로 간단 설정!

시험 전압 판정 값, 시험 시간은 키를 눌러 패널 중앙의 노브를 돌리는 것만. 한 번 설정 한 시험 조건은 패널 메모리에 기억시킬 수 있습니다. (3 세트)

시험을 연속하여 수행 AUTO 기능 (TOS5302)

TOS5302은 AC 내전압 시험과 절연 저항 시험을 연속하여 수행 할 수 있습니다. 절연 저항 시험 → AC 내전압 시험, AC 내전압 시험 → 절연 저항 시험 모두 가능합니다.

REMOTE 커넥터, USB 인터페이스

전면 패널에 당사 옵션 전용 REMOTE 커넥터, USB 인터페이스를 표준 장비했습니다. PC와 연결도 쉽게 할 수 있습니다.

SIGNAL I / O 커넥터

리어 패널에는 스타트, 스톱의 조작이나 신호 출력을 갖춘 SIGNAL I / O를 탑재하고 있습니다.

핀 번호	신호명	I / O	TOS5300	TOS5301	TOS5302
1	INTERLOCK +	I	+ 단자 - 단자를 개방하면 출력을 차단하여 Protection 상태로 전환.  오픈 : 단자 간 저항 값이 1.2kΩ 이상 짧은 : 단자 간 저항 값이 1.2kΩ 이하
2	PM0	I	패널 메모리의 선택 신호  입력 스트로브 신호의 상승에서 선택 신호를 래치하여 패널 메모리를 호출  ※ TEST SEL, AUTO SEL보다 메모리 선택이 우선
3	PM1	I
4	NC	-	-
5	NC	-	-
6	NC	-	-
7	NC	-	-
8	NC	-	-
9	STB	I	패널 메모리 스트로브 신호 입력 단자
10	TEST SEL	I	NA	ACW / DCW의 선택 신호  L : ACW, H : DCW	단독 시험의 선택 신호 / AUTO 시험 순서 선택 신호  AUTO SEL에서 혼자 시험을 선택  L : ACW, H : DCW  AUTO SEL에서 AUTO 시험을 선택  L : ACW → IR  H : IR → ACW
11	AUTO SEL	I	NA	NA	AUTO 시험 / 단독 시험의 선택  L : 단독 시험, H : AUTO 시험
12	COM	-	회로 공통 단자
13	INTERLOCK-	I	+ 단자 - 단자를 개방하면 출력을 차단하여 Protection 상태로 전환.  오픈 : 단자 간 저항 값이 1.2kΩ 이상 짧은 : 단자 간 저항 값이 1.2kΩ 이하
14	HV.ON	O	시험 중 및 출력 단자 사이에 전압이 잔류하고있는 동안 온		시험 중 및 출력 단자 사이에 전압이 잔류하고있는 동안 및 자동 테스트 (AUTO TEST) 중 선택
15	TEST	O	시험 중에 온 (전압 상승 중 및 전압 강하 중은 제외)
17	U-FAIL	O	상한 판정 기준치 이상 검출 해 UPPER FAIL 판정했을 때 연속 선택
18	L-FAIL	O	하한 판정 기준치 이상을 감지하고 LOWER FAIL 판정했을 때 연속 선택
19	READY	O	대기 (READY 상태) 온
20	PROTECTION	O	보호 기능 작동시 (보호 기능 작동시) 온
21	START	I	스타트 신호 입력 단자
22	STOP	I	단기 신호 입력 단자
23	ENABLE	I	시작 신호 ENABLE 신호 입력 단자 ENABLE 신호가 변경되면 Protection 상태로 전환
24	+24 V	-	+24 V 내부 전원 출력 단자 최대 출력 전류 100mA
25	COM	-	회로 공통 단자
